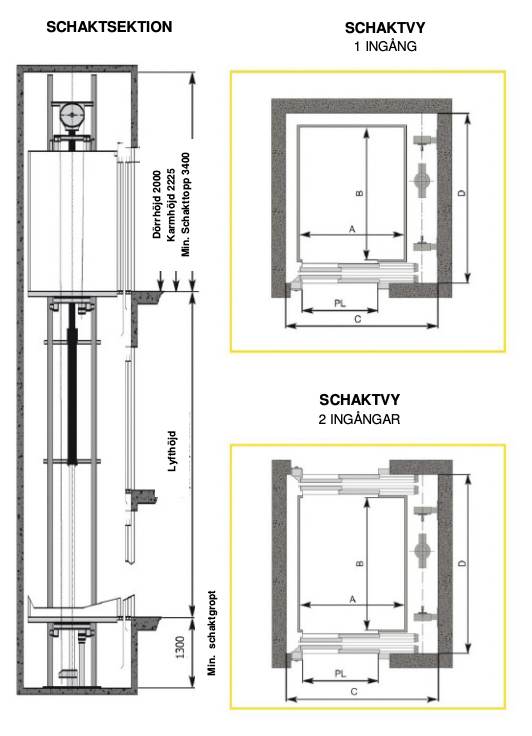

Ritningar till våra Standard Hydraulhissar


Nedan följer några av de vanligaste dimensionerna på Green Lift hydraulhissar. Måtten är 50mm större än minsta möjliga mått. För specifika ritningar kontakta säljare. För MRL lösning måste man addera 50mm till för att få plats med tanken.




Q

P

KB

KD

Dörr

SB

SD

Ingång

DB

PDF

DWG

480 6 1000 1250 2AT 1500 1600 1 800
480 6 1000 1250 2AT 1500 1770 2 800
630 8 1100 1400 2AT 1600 1800 1 900
630 8 1100 1400 2AT 1600 1920 2 900
1000 13 1100 2100 2AT 1600 2500 1 900
1000 13 1100 2100 2AT 1600 2630 2 900
1250 16 1200 2300 2AT 1750 2700 1 1000
1250 16 1200 2300 2AT 1750 2860 2 1000
1500 20 1400 2400 2AT 2050 2800 1 1100
1500 20 1400 2400 2AT 2050 2960 2 1100



Förklaring till förkortningar:

Q= Märklast (kg)
P= Antal passagerare (st)
KB= Korgbredd (mm)
KD= Korgdjup (mm)
SB= Schaktbredd (mm)
SD= Schaktdjup (mm)
DB= Dörrbredd (mm (standard bredd))
